27,86 € (209,91 kn) Tečaj konverzije: 1 EUR = 7,53450 HRK (PDV je uključen u cijenu)
Serija proizvoda | Harmony XB4 |
---|---|

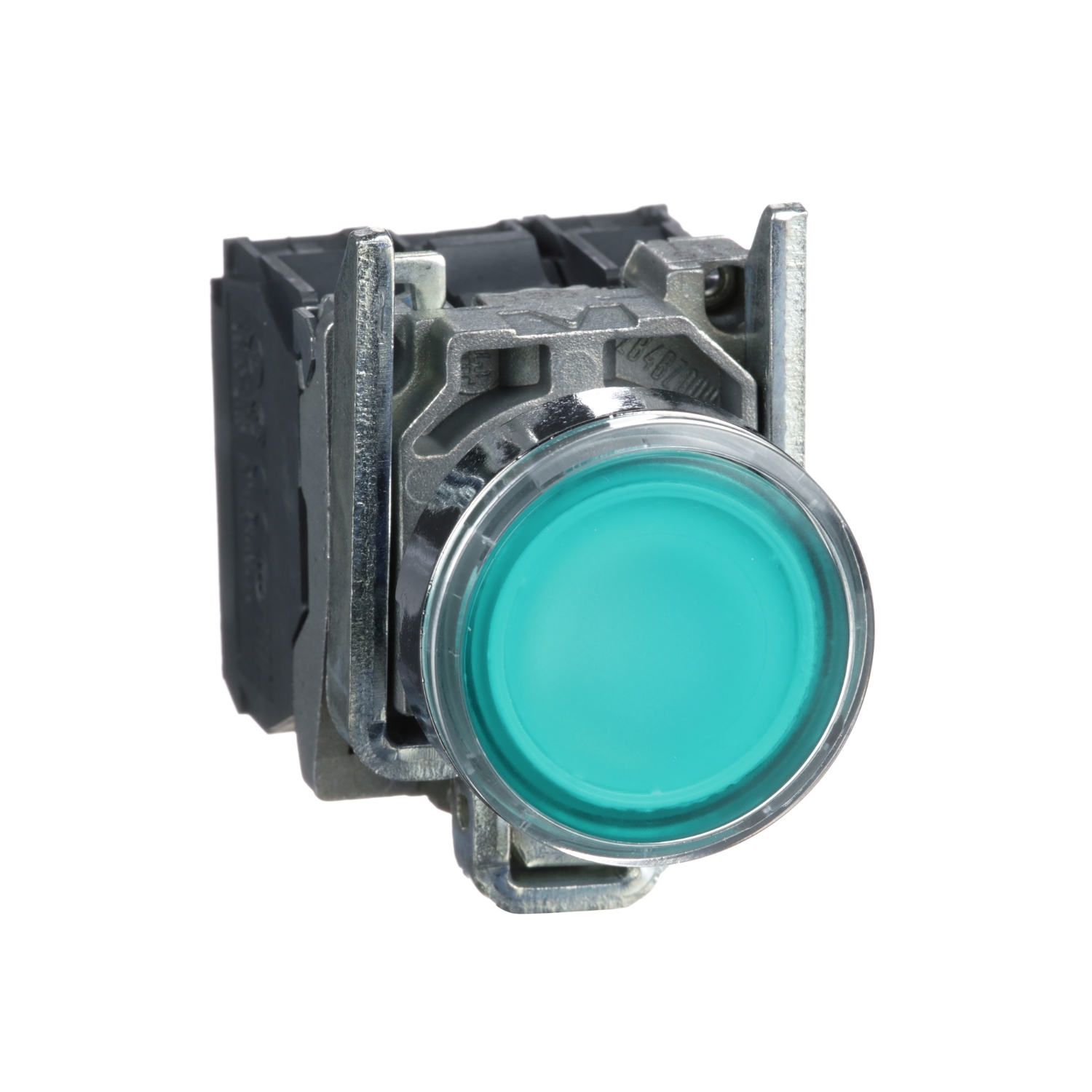

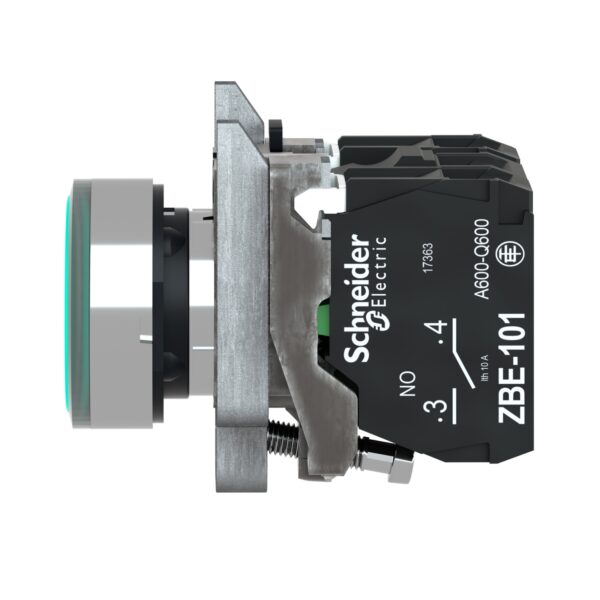

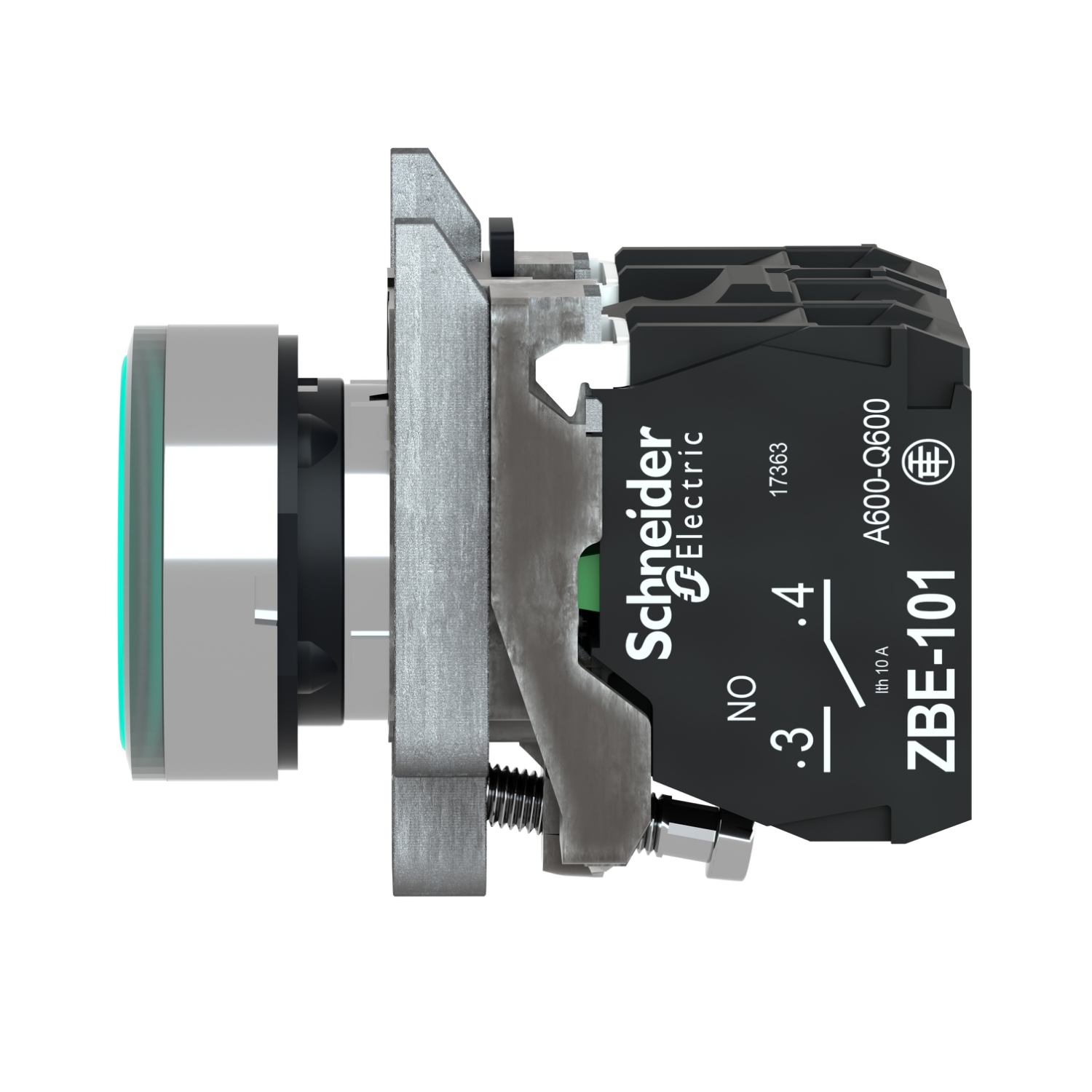

Vrsta proizvoda ili dijela | Osvjetljeno tipkalo |
Skraćeno ime uređaja | XB4 |
materijal okvira | Metal, kromiran |
Materijal pričvrsnog ovratnika | Zamak |
dijamentar montiranja | 22 mm |
Prodaja po nedjeljivoj količini | 1 |
tip glave | Standardno |
oblik glave signalne jedinice | Okruglo |
tip operatora | povratak opruge |
profil operatora | Zelena u istoj ravnini |
dodatne informacije operatora | Sa običnim lećama |
Tip kontakata i sastav | 1 NO + 1 NC |
operacija kontakta | Sporo prekidanje |
priključci – stezaljke | Vijčane stezaljke, <= 2 x 1.5 mm² s tuljkom u sukladnosti sa EN/IEC 60947-1 Vijčane stezaljke, 1 x 0.22…2 x 2.5 mm² bez tuljka u sukladnosti sa EN/IEC 60947-1 |
izvor svijetlosti | Zaštićena LED |
Baza žarulje | Integralni LED |
[Us] nazivni napon napajanja | 24 V AC/DC pri 50/60 Hz |
Visina | 47 mm |
---|---|
Širina | 30 mm |
Dubina | 57 mm |

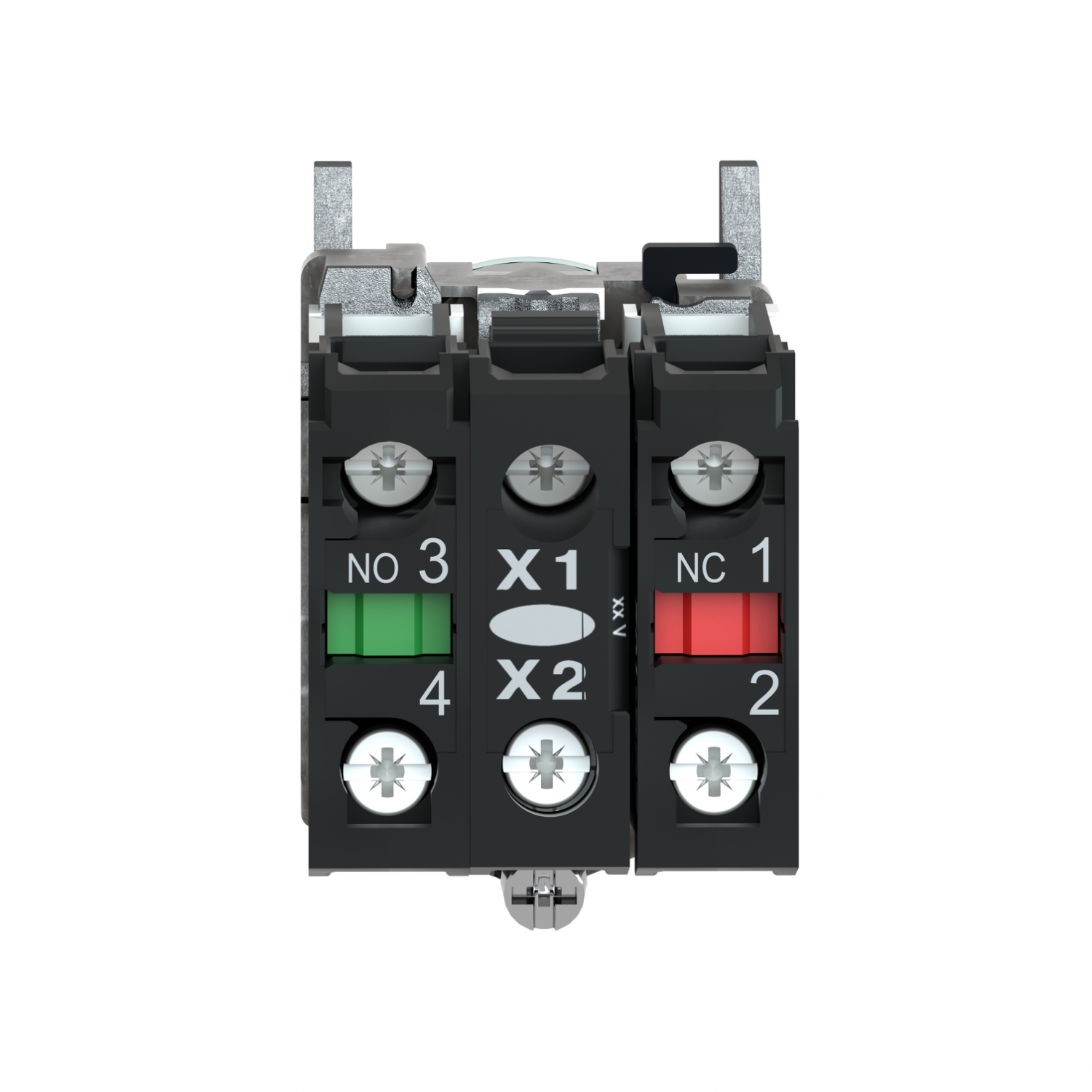

opis stezaljki ISO n°1 | (21-22)NC (13-14)NO |
Masa proizvoda | 0,097 kg |
otpornost na pranje pod visokim pritiskom | 7000000 Pa pri 55 °C, udaljenost: 0.1 m |
uporaba kontakata | Standardni kontakt |
pozitivan otvor | Da u sukladnosti sa EN/IEC 60947-5-1 appendix K |
put rada | 1,5 mm (mirni (NC) kontakt mijenja stanje) 2,6 mm (mirni (NO) kontakt mijenja stanje) 4,3 mm (sveukupni pomak) |
sila rada | 3,5 N mirni (NC) kontakt mijenja stanje 3,8 N |
mehanička izdržljivost | 10000000 ciklus/a |
okretni moment zatezanja | 0,8…1,2 N.m u sukladnosti sa EN 60947-1 |
oblik glave vijka | Križ kompatibilno sa Philips No 1 odvijač Križ kompatibilno sa pozidirv No 1 odvijač Prorezano kompatibilno sa ravno Ø 4 mm odvijač Prorezano kompatibilno sa ravno Ø 5,5 mm odvijač |
Materijal kontakata | Srebrena legura (Ag/ni) |
zaštita od kratkog spoja | 10 A uložak osigurača tip gG u sukladnosti sa EN/IEC 60947-5-1 |
[Ithe] propisana termalna struja pri okolnoj temperaturi zraka | 10 A u sukladnosti sa EN/IEC 60947-5-1 |
[Ui] nazivni napon izolacije | 600 V (stupanj zagađenja 3) u sukladnosti sa EN/IEC 60947-1 |
[Uimp] nazivni impulsni podnosivi napon | 6 kV EN/IEC 60947-1 |
[Ie] nazivna pogonska struja | 3 A pri 240 V, AC-15, A600 u sukladnosti sa EN/IEC 60947-5-1 6 A pri 120 V, AC-15, A600 u sukladnosti sa EN/IEC 60947-5-1 0,1 A pri 600 V, DC-13, Q600 u sukladnosti sa EN/IEC 60947-5-1 0,27 A pri 250 V, DC-13, Q600 u sukladnosti sa EN/IEC 60947-5-1 0,55 A pri 125 V, DC-13, Q600 u sukladnosti sa EN/IEC 60947-5-1 1,2 A pri 600 V, AC-15, A600 u sukladnosti sa EN/IEC 60947-5-1 |
električna izdrđljivost | 1000000 ciklus/a, AC-15, 2 A pri 230 V, brzina rada <3600 cik/h, faktor tereta: 0,5 u sukladnosti sa EN/IEC 60947-5-1 appendix C 1000000 ciklus/a, AC-15, 3 A pri 120 V, brzina rada <3600 cik/h, faktor tereta: 0,5 u sukladnosti sa EN/IEC 60947-5-1 appendix C 1000000 ciklus/a, AC-15, 4 A pri 24 V, brzina rada <3600 cik/h, faktor tereta: 0,5 u sukladnosti sa EN/IEC 60947-5-1 appendix C 1000000 ciklus/a, DC-13, 0,2 A pri 110 V, brzina rada <3600 cik/h, faktor tereta: 0,5 u sukladnosti sa EN/IEC 60947-5-1 appendix C 1000000 ciklus/a, DC-13, 0,5 A pri 24 V, brzina rada <3600 cik/h, faktor tereta: 0,5 u sukladnosti sa EN/IEC 60947-5-1 appendix C |
električna otpornost | Λ < 10exp(-6) pri 5 V i 1 mA u čistoj okolini u sukladnosti sa EN/IEC 60947-5-4 Λ < 10exp(-8) pri 17 V i 5 mA u čistoj okolini u sukladnosti sa EN/IEC 60947-5-4 |
Vrsta signalizacije | Mirni |
Potrošnja struje | 18 mA |
životni vijek | 100000 h pri nazivnom naponu i 25 °C |
izdržljivost na poteznu struju | 1 kV u sukladnosti sa IEC 61000-4-5 |
limiti napona napajanja | 19,2…30 V DC 21,6…26,4 V AC |
Prezentacija uređaja | Kompletan proizvod |
zaštitna obrada | TH |
---|---|
Okolišna temperatura zraka pri skladištenju | -40…70 °C |
Okolišna temperatura zraka pri radu | -40…70 °C |
klasa zaštite od električnog udara | Klasa I u sukladnosti sa IEC 60536 |
IP stupanj zaštite | IP66 u sukladnosti sa IEC 60529 IP67 IP69 IP69K |
NEMA stupanj zaštite | NEMA 13 NEMA 4X |
IK stupanj zaštite | IK06u skladu sIEC 50102 |
Norme | EN/IEC 60947-5-1 “ERROR:#N/A” EN/IEC 60947-5-5 CSA C22.2 No 14 EN/IEC 60947-5-4 EN/IEC 60947-1 UL 508 “ERROR:#N/A” |
Certifikati proizvoda | LROS (Lloyds register of shipping) DNV BV GL Na UL popisu CSA |
Otpornost na vibracije | 5 gn (f= 2…500 Hz) u sukladnosti sa IEC 60068-2-6 |
otpornost na udarce | 30 gn (trajanje = 18 ms) za poluvalno ubrzanje u sukladnosti sa IEC 60068-2-27 50 gn (trajanje = 11 ms) za poluvalno ubrzanje u sukladnosti sa IEC 60068-2-27 |
otpornost na brze tranzijente | 2 kV u sukladnosti sa IEC 61000-4-4 |
otpornost na elektromagnetka polja | 10 V/m IEC 61000-4-3 |
otpornost na elektrostatičko pražnjenje | 6 kV pri uspostavi kontakta (na metalnim dijelovima) u sukladnosti sa IEC 61000-4-2 8 kV u zraku (izolirajućem dijelovi) u sukladnosti sa IEC 61000-4-2 |
Elektromagnetska emisija | Klasa B IEC 55011 |
